led光源类型有哪些?led光源特点介绍 led光源简介

发布日期: 泛科科技



  本文介绍了led光源的三种类型与特点,还有led光源的简介,方便刚接触led光源的新手补充下基础知识。
led光源

LED光源简介、类型与特点介绍

LED光源简介

  英文:Light-Emitting Diode,简称LED概述发光二极管(LED)灯泡无论在结构上还是在发光原理上,都与传统的白炽灯有着本质的不同。发光二极管是由数层很薄的搀杂半导体材料制成,一层带过量的电子,另一层因缺乏电子而形成带正电的“空穴”,当有电流通过时,电子和空穴相互结合并释放出能量,从而辐射出光芒。
  人们之所以将发光二极管用于照明,主要是将发光二极管发出的红色光、黄色光、蓝色光混合,这样,红、黄、蓝三种光“混合”后,就产生出白光,简称MCLED(multi-chipLED);还可以利用“蓝光技术”与荧光粉配合也能形成白光,称为PCLED(phosphorconvertedLED),此外还有MOCVA直接生长多有源区的白光技术。

  LED光源的类型介绍

  光源类型主要有三种:冷阴极荧光灯、RGB三色发光二极管(即LED),而少部分扫描仪采用了卤素灯光源。

  背光源的分类:背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型,依光源分布位置不同则分为侧光式和直下式(底背光式)。以下是它们的简单介绍。

  1、边光式。即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。根据实际使用的需要,又可做成双边式,甚至三边式。边光式背光一般可做的很薄,但光源的光利用率较小,且越薄利用率越小,最大约50%.其技术核心是导光板的设计和制作。边光式最常用的有LED灯背光和CCFL背光。
  LED边光式背光源有WU、WH、WN类为单边式,WL、WJ、WK、WB类为双边式。随着LCD模组不断向更亮、更轻、更薄方向发展,侧光式CCFL式背光源成为目前背光源发展的主流。WQ类产品为CCFL边光式背光源。

  (1)、LED灯背光。LED灯又称发光二极管,比起其它光源,单个LED灯的功耗是最小的。在各种颜色里,可大致分为高亮和低亮的两种:基本上,在各种颜色里,都存在颜色偏差的问题,其中蓝色和白色表现的较为明显,尤其是白色,现在LED的供应商也无法对其进行有效的控制。

  (2)、CCFL背光。此种背光的最大优点是亮度高,所以面积较大的黑白负相、蓝模负相和彩色液晶显示器件基本上都采用它。理论上,它可以根据三基色的配色原理做出各种颜色。其缺点是功耗较大,还需逆变电路驱动,而且工作温度较窄,为0~60度之间,而LED等其它的背光源都可达到-20~70之间。

  2、底背光式。是一个有一定结构的平板式的面光源,可以是一个连续均匀的面光源,如EL或平板荧光灯;也可以是一个由较多的点光源构成,如点阵LED或白炽灯背光源等。常用的是LED点阵和EL背光。

  (1)EL背光。即电致发光,是靠荧光粉在交变电场激发下的本征发光而发光的冷光源。其最大的优点是薄,可以做到0.2~0.6mm的厚度。缺点是亮度低,寿命短(一般为3000~5000小时),需逆变驱动,还会受电路的干扰而出现闪烁、噪声等不良。EL的驱动有逆变器、DriverIC驱动两种。

  因为目前DriverIC的频率和负载输出电压达不到EL的典型条件(400Hz、AC100V),所以亮度较逆变器驱动更为低。最近也陆续有白光(全色)EL和LCD背光源出来。但由于亮度较暗其基本上用于4英寸以下小尺寸液晶显示。如:手机、PDA、游戏机等。全色(白光)、大尺寸亮度背光源,现在主流仍然是用CCFL做光源。伟志目前没有开发EL背光源。

  (2)LED底背光。优点是亮度好,均匀性好。缺点是厚度较大(大于4.0mm),使用的LED数量较多,发热现象明显。一般采用低亮的颜色进行设计,而高亮的颜色由于成本高基本上不考虑。WA类产品为伟志底背光源。

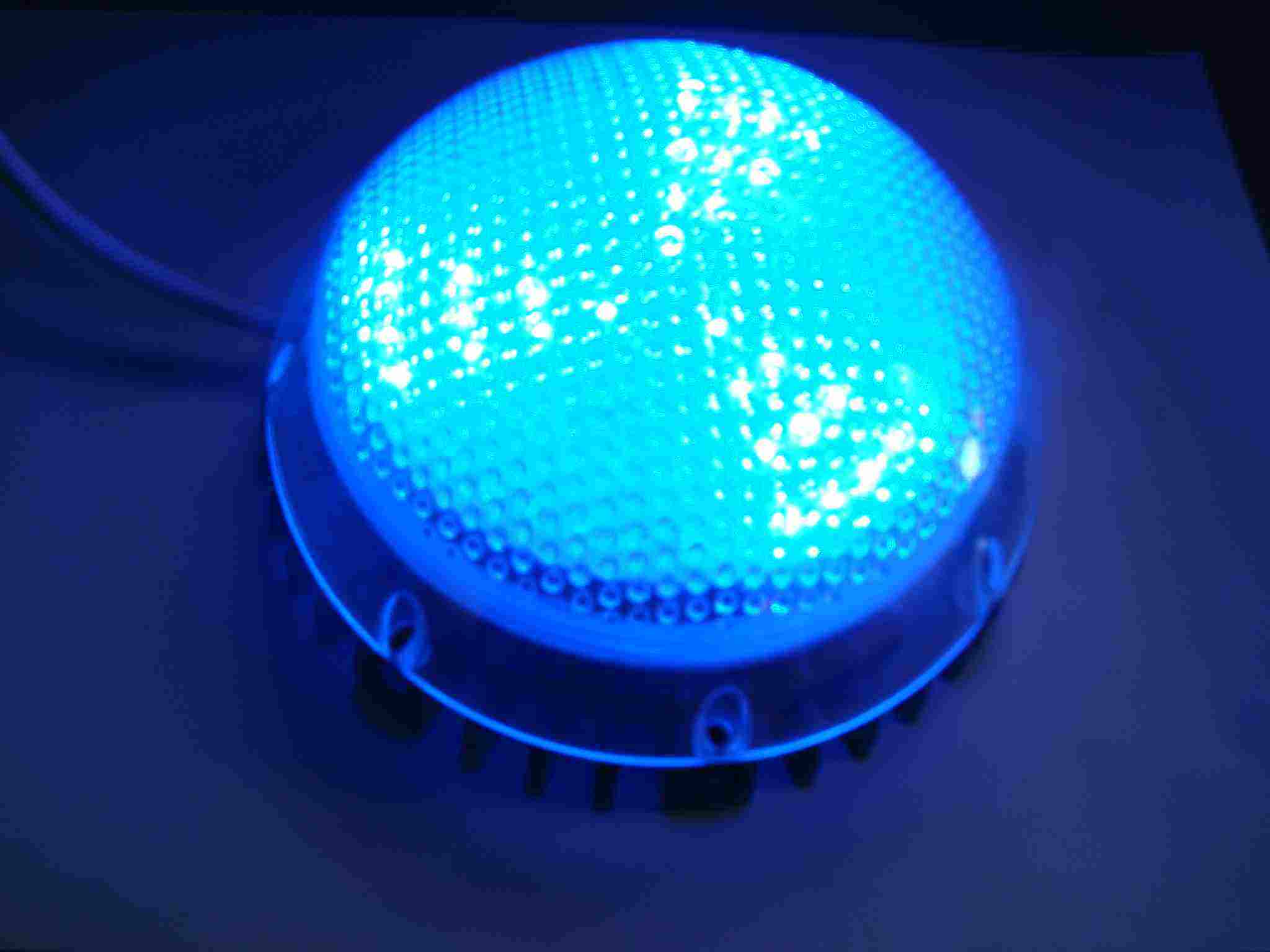

led光源效果图

  LED光源特点介绍

  1、发光效率高LED经过几十年的技术改良,其发光效率有了较大的提升。白炽灯、卤钨灯光效为12-24流明/瓦,荧光灯50~70流明/瓦,钠灯90~140流明/瓦,大部分的耗电变成热量损耗。LED光源光效经改良后将达到达50~200流明/瓦,而且其光的单色性好、光谱窄,无需过滤可直接发出有色可见光。世界各国均加紧提高LED光效方面的研究,在不远的将来其发光效率将有更大的提高。

  2、耗电量少LED单管功率0.03~0.06瓦,采用直流驱动,单管驱动电压1.5~3.5伏,电流15~18毫安,反应速度快,可在高频操作。
  同样照明效果的情况下,耗电量是白炽灯泡的万分之一,荧光灯管的二分之一、日本估计,如采用光效比荧光灯还要高两倍的LED替代日本一半的白炽灯和荧光灯。每年可节约相当于60亿升原油。就桥梁护栏灯例,同样效果的一支日光灯40多瓦,而采用LED每支的功率只有8瓦,而且可以七彩变化。

  3、使用寿命长采用电子光场辐射发光,灯丝发光易烧、热沉积、光衰减等缺点。而采用LED灯体积小、重量轻,环氧树脂封装,可承受高强度机械冲击和震动,不易破碎。平均寿命达10万小时。LED灯具使用寿命可达5~10年,可以大大降低灯具的维护费用,避免经常换灯之苦。

  4、安全可靠性强发热量低,无热辐射性,冷光源,可以安全抵摸:能精确控制光型及发光角度,光色柔和,无眩光;不含汞、钠元素等可能危害健康的物质。内置微处理系统可以控制发光强度,调整发光方式,实现光与艺术结合。

  5、有利于环保LED为全固体发光体,耐震、耐冲击不易破碎,废弃物可回收,没有污染。光源体积小,可以随意组合,易开发成轻便薄短小型照明产品,也便于安装和维护。当然,节能是我们考虑使用LED光源的最主要原因,也许LED光源要比传统光源昂贵,但是用一年时间的节能收回光源的投资,从而获得4~9年中每年几倍的节能净收益期。
  读完这篇文章,您是否了解了led光源的特点,清楚了光源的几种类型的样子。如果你想了解更多led光源的资讯,请关注泛科科技。
