  本文为大家详细讲解LED灯珠规格型号有哪些,还有2835贴片灯珠与3528贴片灯珠区别的详细介绍。

LED灯珠规格型号详解与2835贴片灯珠与3528贴片灯珠区别

LED灯珠规格型号详解

  LED灯珠的型号太多了,有直插和贴片式的,还有大功率灯珠,灯珠电流从几十毫安到几安的都有,电压就比较一致,大多都在三点几伏。没办法一概而论。

  粗略说,按封装分为直插、贴片、食人鱼 ;

  按功率说分为大、中、小功率;

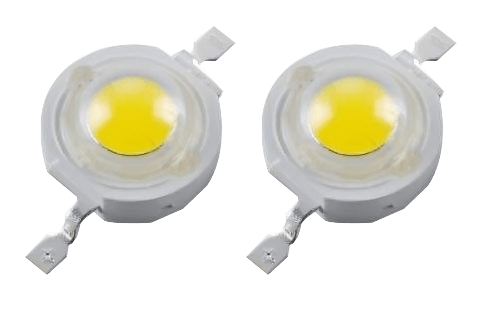

  大功率白光LED(比如CREE的XML-T6)单颗功率已经达到10W,电压3.3v电流3A, 小功率红光LED(比如常见的5MM直插)电压2v,电流15毫安。



LED灯珠



  如果实在找不到元件型号,可以按照光色推断工作电压:

  红光1.8~2.2v

  黄光2.0~2.4v

  绿光2.2~2.8v

  蓝光和白光2.8~3.5v

  贴片封装为0805、1206等小功率管,工作电流一般为10毫安,但也有例外;

  贴片封装为3014、3528、3535等小功率管,工作电流一般为20~50毫安,但也有例外;

  贴片封装为5050、5060、5630等中功率管,工作电流一般为50~150毫安,但也有例外;

  大功率LED全是贴片封装,各公司不同品牌不同系列参数有很大不同,但标称1W的一般工作电流都是350mA。

  小功率的直插式LED灯珠

  一般都是按直径分型号的,3mm 4mm 5mm 8mm 10mm 12mm

  不论直径大小,其工作电压和工作电流都是一样的

  颜色分:红光 黄光 1.7--2.1V

  白光 蓝光 暖白光 粉红光 紫色光 2.8--3.6V

  绿光2.6--3.4V

  LED灯珠的多种规格

  1、0.06W的,电压是2.5-3.5V,电流是20mA。

  2、0.5W的,电压是2.5-3.77V,电流是150mA。

  3、1W的,电压是2.79-3.99V,电流是320-350mA ,选驱动一般是选300mA电流的,芯片大小30mil 、35mil、 40mil、 45mil。

  4、3W的,电压是3.05-4.47V,700mA ,驱动一般600mA ,芯片大小45mil 。

  5、5W的,电压是3.16-4.88V,电流是1000mA。

  一般用作照明用的LED灯珠由0.5w-5w的都有, 工作电压在3-3.2V左右。

  白光LED1瓦灯珠参数是多少,我们一般设计是3.6---4.2V,0.2---0.3A。

  电压:3.2-3.6v,电流300-350ma,光通量:100-120流明,色温:白光6000-7000K

  区别LED灯珠的方法如下:

  1、看亮度,即在350mA的驱动电流,电压在3.0-3.6V之间的时候的亮度是多少,越高越好。

  2、看芯片品牌及大小,品牌有NICHIA、CREE、普瑞、旭明、晶元、新世纪等,越靠前越好,芯片越大越好。

  3、看分BIN,即色温分区和电压分BIN,越细越好。

  4、看衰减,需要做老化测试,光衰越小越好。

  5、看实际的应用,如比:市场有合适且价格便宜的透镜、铝基板,就好,透镜、铝基板需要开模就会投入大一些,1W大功率, 电流:350ma ,电压:2.8-4.0V 亮度:80-130LM色温:3000-12000K。
猜你想了解:led大功率灯珠常用的一些规格型号介绍

led灯珠效果

  2835贴片灯珠与3528贴片灯珠区别

  (1)从亮度上说(备注:灯芯的晶片大小决定灯的亮度 3528灯珠晶片最大达到10*16而2835贴片的晶片大小可达到11*28,其高亮的2835贴片完全可以与市场上5050贴片的亮度相媲美)

  传统的3528灯珠普亮为单颗5.5个流明 高亮为6.5个流明 而现在拓展2835贴片普亮为11个流明高亮能达到19个流明(A系类)从数据上显而易见可知2835贴片LED比3528灯珠系类来说综合亮度至少是提升了1.5倍。

  (2)从发光角度上来说(备注:贴片LED和灯芯里面的支架是成正比的)

  传统的3528灯珠发光角度在120°,而2835贴片灯芯的发光角度由单颗的11流明灯芯到高亮单颗19流明的灯芯其发光角度由135° 150° 到165°逐步递增。

  (3)从寿命上来说:(灯芯的寿命和灯芯密切有关)

  2835贴片优点:

  1、芯片采用大功率背镀铝工艺,散热更直接

  2、芯片热量直接从支架底部导出,相对3014散热面积更大,散热性能更加优良

  3、发光面为长方形,相对3014、3528发光面积大、发光角度大,发光均匀,发光面积是3014的2.3倍,3528的2.1倍 4、2835为升级新光源,应用广泛,克服3014侧面发光角度小的缺点,有效解决3528照明应用中点光源现象 5、根据产品型号、客户散热使用条件,可采用20-50毫安多种电流使用

  6、增加10%的透光率,可采用85-95%的透光罩,在LED日光灯上体现特别明显 7、特殊规格使用,可有效替代5050 2835贴片制造成本高的因素:

  1、硅胶使用是现有3528胶量的1.4倍,荧光粉为1.7倍

  2、支架需要镀银的面积大,耗银多,支架厚度为0.3mm,为现有3528厚度0.15mm的2倍。

  以上就是LED灯珠规格型号全部内容,2835贴片灯珠与3528贴片灯珠的区别大家都了解了吧,想了解更多相关资讯请关注泛科科技了解详情吧。
